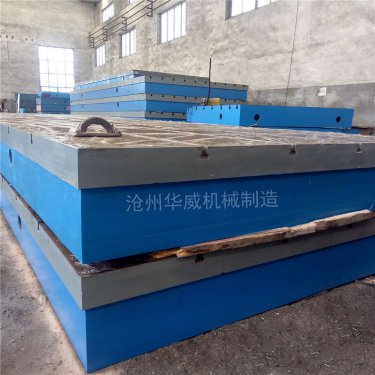

钳工刮研铸铁平板 市场价格欢迎您 沧州华威

2020-06-26 08:31:26

铸铁平板有垫铁和无垫铁的安装方式


对无垫铁铸铁平台安装,地脚螺栓一旅采用预埋法,安装前应对基础标高、螺桂间距及主被动设备的相应方位进行校核,并将基础表面的较软面凿去10-15mm。

、用铸铁平板自带的顶丝将铸铁平台顶起,达到设计高度;使用精度大于0.02mm/m的水平仪,在厂家指定的位置,找设备的纵横向水平度;若厂家无规定,其横向不平度小于0.1mm/m,纵向不平度小于0.05mm /m若铸铁平板是分体多件拼接,在铸铁平台灌浆前,要依照厂家的要求校核铸铁平板拼接的间隙,一般其误差小于o.25mm。

第三、使用强度大于150号流淌性好的微膨胀环氧树脂水泥砂桨将整体铸铁平板与基础震捣浇注为一体,为便于排出空气,浇注时,从铸铁平台宽的一例注浆,另一侧出浆,注浆要饱满,不可有空洞。

第四、水泥浆硬化后复查水平度,然后按照厂家要求的力矩拧紧地脚螺栓。

第五、铸铁平台铸铁平板找平后,其它工作与有垫铁铸铁工作台安装工作相同。



我公司作为铸铁平板,铸铁平台,划线平台,划线平板,铸铁平板,铸铁平台,划线平台,划线平板专业生产商,可根据用户的需求和工况,提供从现场调查-图纸设计-产品生产-验收出厂-调试安装为一体的综合型高品质解决方案。欢迎广大客户来电咨询

铸铁平台 铸铁平板标准技术支持

1、范围

  本标准规定了精度等给为 000级、00级、0级、1级、2级、3级铸铁平板的型式与尺寸,技术要求,检验方法,标志与包装等。

  本标准适用于工作面为160m×100mm~4000mm×2500mm(长度×宽度)的铸铁平板(以下简称平板)。

2、引用标准

  铸铁平台下列标准所包含的条文,通过在本标准中引用而构成为本标准的条文,本标准出版时,所示版本均为有效。所有标准都会被修订,使用本标准的各方应探讨使用下列标准新版本的可能性。

3、定义

  本标准采用下列定义:

  3.1 平板

  用于工件检测或划线的平面基准器具,又称为平台。

  3.2 主支点

   平板在加工,检定和使用中,与安装基面或专用支架接触时,用作主要支承的部分。此时的支承为系静定状态。

  3.3 辅助支点

  平板在使用时,为了防止因负载重心的偏移而发生倾覆或因负载过大而产生有害的变形所增设的支点。辅助支点上的支反力应小于主支点上的支反力。

4、型式与尺寸

  4.2 筋板式平板的主支点分布形式见图2所示。图中所示的辅助支点是为了防止使用的平板因重心偏移而发生倾覆所设置的。对负载过大而产生有害变形的辅助支点由设计者自行设计,但数据应控制在少限度。辅助支承面与主支承面不应在同一平面上,以便于调整辅助支点的反力。


   4.3 平板的基本尺寸见表1的规定。



铸铁平台对刮研深度作一简单处理取其平均值,1号平板刮研深度为37.36微米,2号平板刮研深度为9.06微米,二者相差3倍之多。根据磨擦曲线损量与磨擦时间的关系,平板使用始终处于初期磨损阶段,曲线呈线性,磨损量与磨擦时间成正比。由于平板磨损情况的调查可知,河北泊头平板使用寿命为瓦房店平板的5倍。显而易见,刮研深度对平板使用寿命的影响是不可忽略的。JJG 117-91平板检定规程对刮研深度没有做出规定,这无疑是一种缺陷。

从以上测试结果还可以看出,二者接触斑点大致相同,但所测接触面积分别为20%和10%,悬殊是非常大的。从使用的角度讲,在不致引起工件与平板发生研合的情况下,尽可能提高接触面积,可提高平板的使用寿命。JJG 117-91平板检定规程也未对此项予以适当限制。

为了提高平板的使用寿命,铸铁平台保证其工作精度,建议对刮研深度或控制在0.02mm以上,这样可保证平板有较长的使用寿命和检定周期。根据有关资料对刮研深度介绍以及刮研深度测得数据,此工艺加工要求是可以达到的。

对接触斑点面积的控制,英国平板和平台标准规范中规定,对于(相当于JJG 117-91规程0级)、(相当于JJG 117-91规程1级)平板的支承现积比例不低于20%,对B级(相当于JJG 117-91规程2级)平板支承面积比例不低于10%。高点应当均匀分布,并且支承面积的比例数不应高到使工件引起粘合的程度。这一规定即保证了平板的使用精度,又兼顾了平板的使用寿命,是可以借鉴的。
