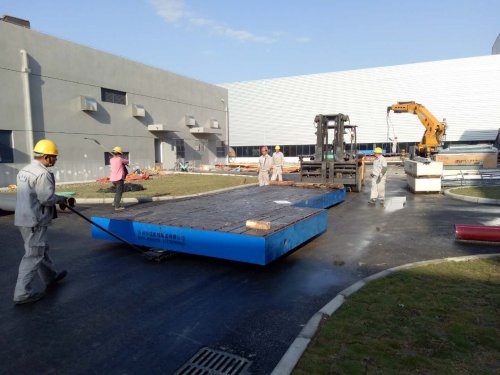

出售动力电机实验平台 底盘实验室铁地板 价格低廉 沧州华威

2020-04-07 08:12:35

产品名称:发动机试验平板


产品别名:铸铁试验平板|电机试验平板|铁地板|铸铁平板

产品介绍:试验室改造隔振铁地板方案、噪声试验室方案共享

试验室原基础为整体钢筋混凝土,上面有两块铁底板,一块支撑发动机及附属试验系统,一块支撑测功机,用螺栓与混凝土基础紧固在一起。铸铁试验平台|电机试验平台由于没有减振、隔振措施,不能适应现代发动机台架试验的要求,再加上测功机与发动机铁地板分开,不能形成一个整体,加大了传动联接轴的工作负荷,缩短了传动联接轴的损坏周期,使试验不能顺利进行。

一、采取措施

1、试验室采用整体试验平台,使发动机、测功机、铁地板以及配套附属试验设施形成一个有机的整体。

2、发动机试验平台下根据试验系统挠力配重,配重采用钢筋混凝土重块。

3、发动机试验平台下采用隔振器,试验系统整体减振及隔振。要求隔振系统的固有频率≤4Hz。

二、发动机试验平台设计

1、发动机试验平台尺寸为:4200mm x 1760mm x 120mm,毛重6.92吨,去掉T型槽及地脚螺栓孔,净重约6.5吨。

2、T型槽按国标设计,根据SCHENCK 某测功机安装需要,设计槽数为10条,中心间隔150mm。

3、发动机试验平台上有8个地脚螺栓安装孔,将铁地板混凝土重块联结起来,形成一个有机的整体。

4、发动机试验平台四周铸有一圈水槽,水槽底面向发动机端成一定角度倾斜,发动机端有一出水口,用来排出发动机试验平台上的废水。

四、钢筋混凝土重块设计

1、需将试验室原来的地基进行改造,去掉支撑板以上的二次浇筑部分,保证支撑强度。

2、混凝土重块设计尺寸:4200mm x 1550mm x 580mm,总重约9.5吨。

3、重块顶部与铁地板出水口结合处也有一出水口,重块内安装有一L形水管,使铁地板上废水沿水管排出,保证排水畅通。


发动机试验平台常用规格:600×900 、1000×750 、1000×1000 1000×1200 、1000×1500 、1000×2000 、1500×2000 、1500×2500 、1500×3000 、2000×3000 、2000×4000 、2500×3000 、2000×4500 、2000×5000 、2000×6000 、3000×6000 、3000X8000大于此规格的可考虑拼接。也可根据客户要求定做。
