购买铸铁平板时的标准

2019-03-25 10:28:30

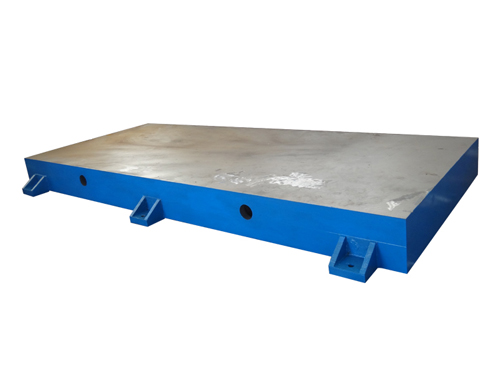

铸铁平板是用于工件检测或划线的平面基准器具,其主要特点有:

1、铸铁平板可用涂色法检验零件平面度,具有准确、直观、方便的优点。在经过刮研的铸铁平板上推动表座、工件比较顺畅,无发涩感觉,方便了测量,保证了测量准确度。

2、铸铁平板的铸铁质量和热处理质量对平板使用性能产生的影响较小,工作面形变较小。而且损精度较高,通过刮削能够得到数值小的粗糙度。

同时铸铁平板在购买时有以下标准:

1、平板工作面不得有严重影响外观和使用性能的砂孔、气孔、裂纹、夹渣、缩松、划痕、碰伤、绣点等缺陷。

2、平板的铸造表面应清楚型砂且平整,涂漆牢固。

3、精度等级为0级~3级的平板工作面上,直径小于15mm的砂孔允许用相同材料堵塞,其硬度应小于周围材料的硬度。工作面堵塞的砂孔应不多于4个,且砂孔之间的距离应不小于80mm。

4、平板应采用细密的灰口铸铁等材料制造,其工作面硬度应为170~220HB。

5、平板工作面通常采用刮削工艺。对采用刮削加工的3级平板工作面,其表面粗糙度Ra大允许值为5μm。

6、平板相对两个侧面上,应有安装手柄或吊环装置的螺纹孔(或圆柱孔),且装置位置的设计应尽量减少因搬运而引起的变形。
