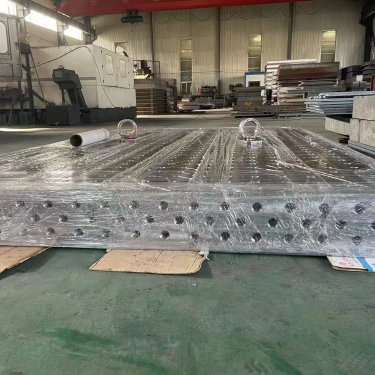

三维焊接平台的基础常识安装尺寸

三维焊接平板由一个工作面拓展成五个工作面，在每个工作面都均匀分布有直径16mm或直径28mm的圆孔，配合三维柔性焊接夹具，将需要加工的工件固定和定位后，进行焊接加工。

三维焊接平板材质分为铸钢和铸铁两种，精度：按标准计量检定规程执行，分别为0、1、2、3四个等级。

铸铁HT200-300工作面硬度为HB170-240，经过两次人工处理（人工退火600度-700度和自然时效2-3年）使用该产品 的精度稳定，能好。

三维焊接平台尺寸8系列

1000*1000*200 1200*1200*200 1500*1000*200 1500*1500*200 2000*1500*200 2400*1200*200 3000*1500*200 4000*2000*200 6000*2000*200 8000*2400*300

16系

1000*500*100 1000*1000*100 1200*800*100 1200*1200*100 1500*1000*100 1500*1500*100 2000*1000*100

三维焊接平板用平板支架调整三维焊接平板的度时,调整支架的调整螺丝就可以，具体的方法如下：

1，把三维焊接平板平稳的吊装到平板支架上面，放好

2，三维焊接平台支板下面的调整脚，是用来调整平板支架的水平

3，支架上面支撑平板的螺栓是用来调整平板的水平

4，三维焊接平台需要用电子水平仪或框式水平仪调试

5，把电子水平仪或框式水平仪放在平台上面，如果水泡在左面则说明左面高，水泡在右面则说明右边高。水泡在中心，则说明平板是水平的，已调整好。

三维柔性焊接平台与传统工装相比的特点:经济性,柔性化,性,。多变性，使用方便，钳工可以自由变换工件的位置。经过部门对其检测效能的检测后，发现其检测效能超过了现有的标准。
