来图定制T型槽地轨试验台铁地板 质量保证

作者:华威机械 发布时间:2021-06-15 08:13:00 浏览次数:144次

来图定制T型槽地轨试验台铁地板 质量保证

T型槽地轨用于各种检验作业,比如用作测量的基准平面,又比如各种机床、机械的测量查验,进行查看零件的尺寸精度、行位误差,并作出划线等等。


地轨,地槽铁,铸铁底梁,t型槽铁地轨通常叫做铸铁地轨。地轨主要用途:根据设备的固定点来设计、拼接成铸梁平台, 不用做成大型的平台, 即节省了材料成本, 又可以占用很小的空间, 价比很高。

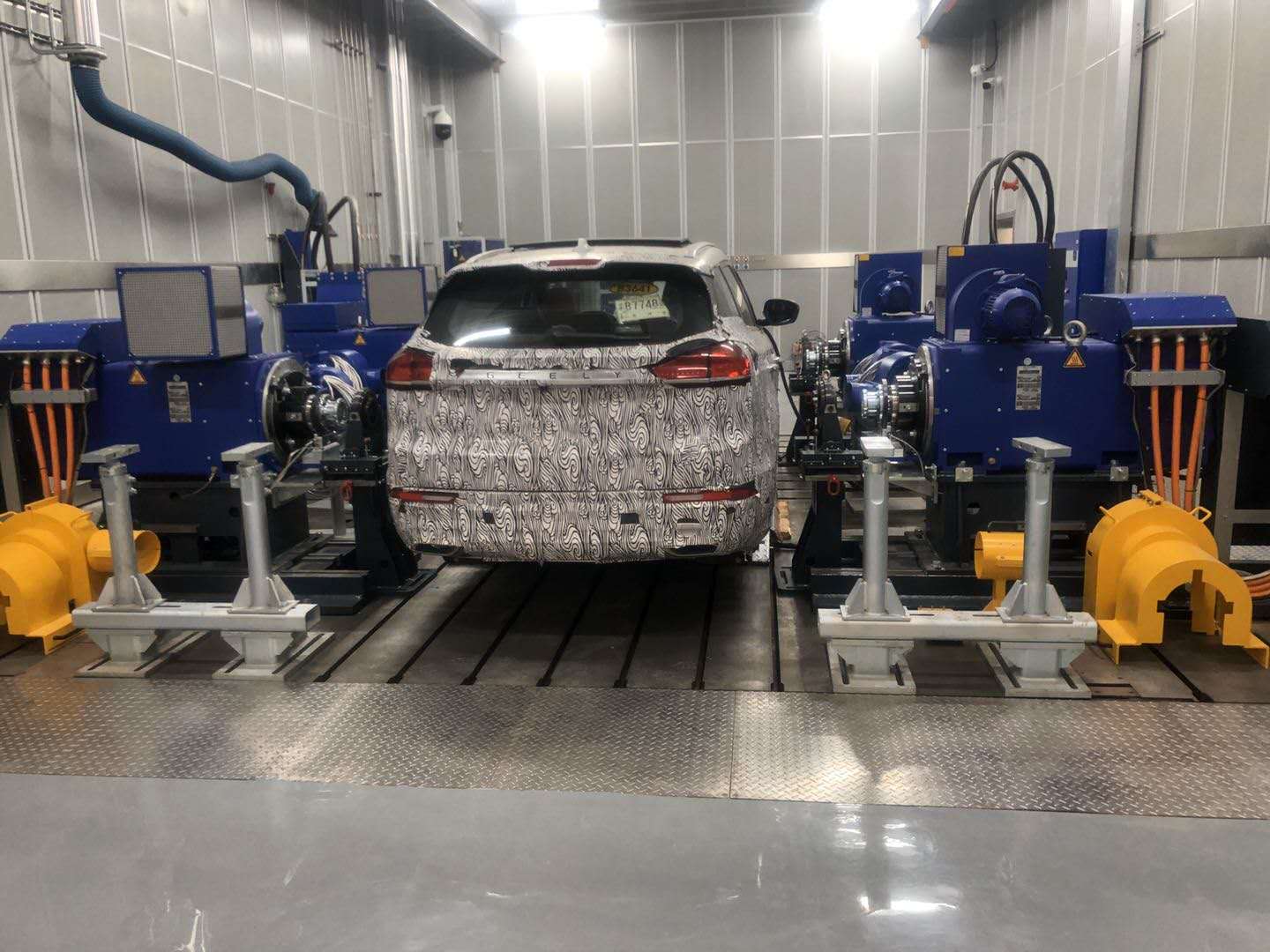

T型槽地轨是划线、测量、铆焊、工装技术的作业台,地梁也能够做机械试验台等等。是机床、机械制造、电子出产等?20?多种职业的商品。


从外观上,T型槽地轨是一种铸铁材质的长条形状铸造产品,高度100mm-几百毫米不等,工作面有t型槽,宽度根据其使用及姓能参数而定,长度是可以依据客户使用进行设计。t型槽地轨的安装就是落地使用高于底面5毫米进行水泥浇筑安装调整水平后使用!


从材质上对T型槽地轨的分类:按标号主要分类灰口铁铸件(HT),标号有HT200HT2500HT300HT350,球墨铸铁件(QT),标号有QT450QT500QT600QT700,球墨铸铁件相比灰口铁铸件具有好,变形量小的特点,近几个对质量要求比较高的铸件,可以改用球墨铸铁的材质。

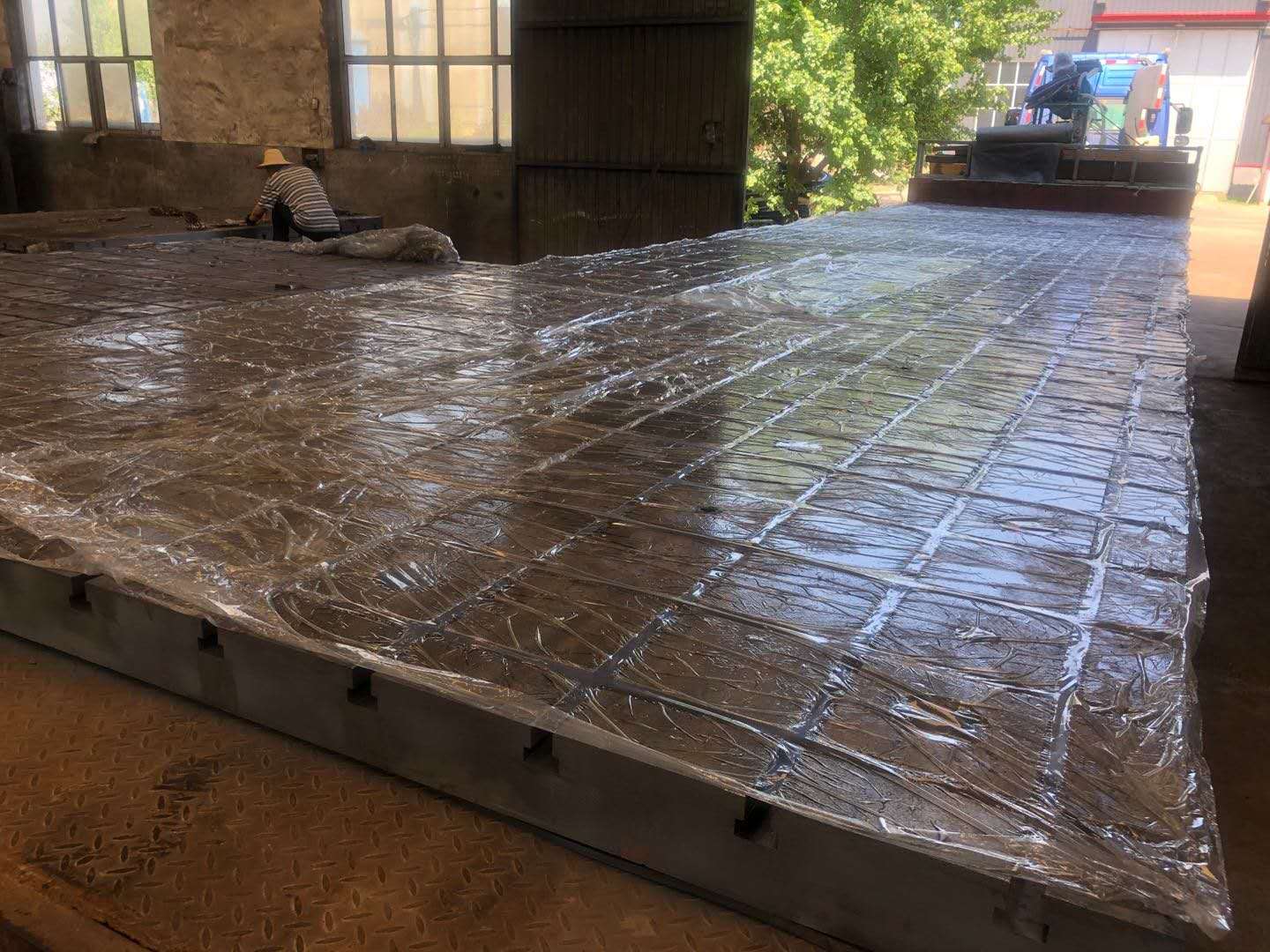

地面平台一般会有两种方式组成,一种是大型的铸铁平台进行拼接,另一种是有很多槽铁(又名地轨)拼接组成,平台拼接比槽铁的造价要高出很多,对于要求不是很高的厂家可以选择槽铁拼接。

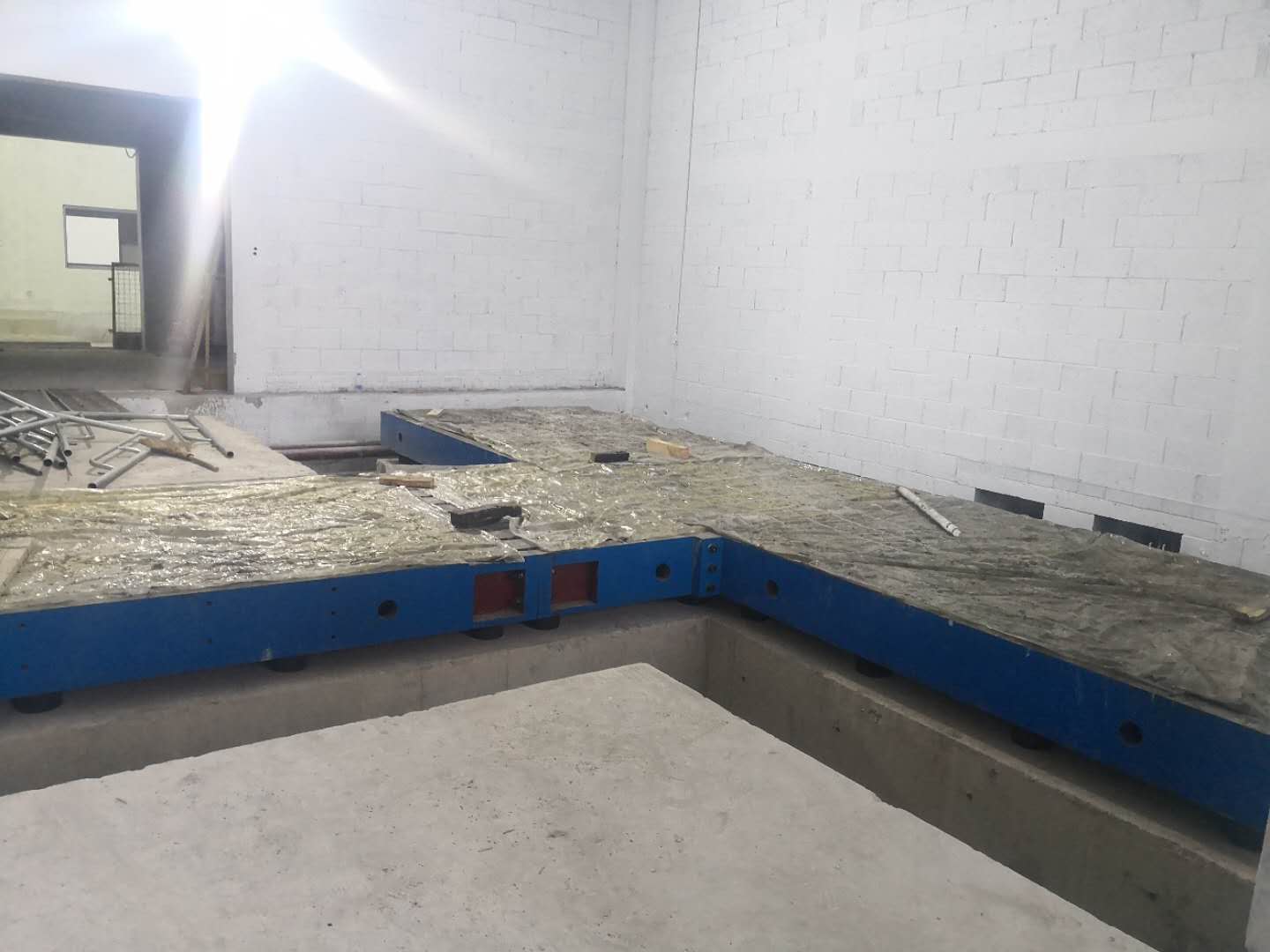

从定义而言,T型槽地轨是铺设在地面上的一种工具,一般会有以下的铺设要求:


要求1、轨道的固定方法,在轨道的内侧两边,按要求间距(约500-700mm)用M8铁膨胀钉固定牢靠。轨道底面与地面须要紧密着力,不得有虚跨间隙,以防止槽铁轨道载荷后弯曲变形。


要求2、 T型槽地轨的埋设应与地面装饰层持平或略高于3-5mm.


要求3、T型槽地轨安装后,要任意1m长度内,水平偏差度不大于1mm,全长不大于2mm,轨道这间对应点的水平偏差不大于1mm,每两条轨道之间的平行度偏差小于2mm。

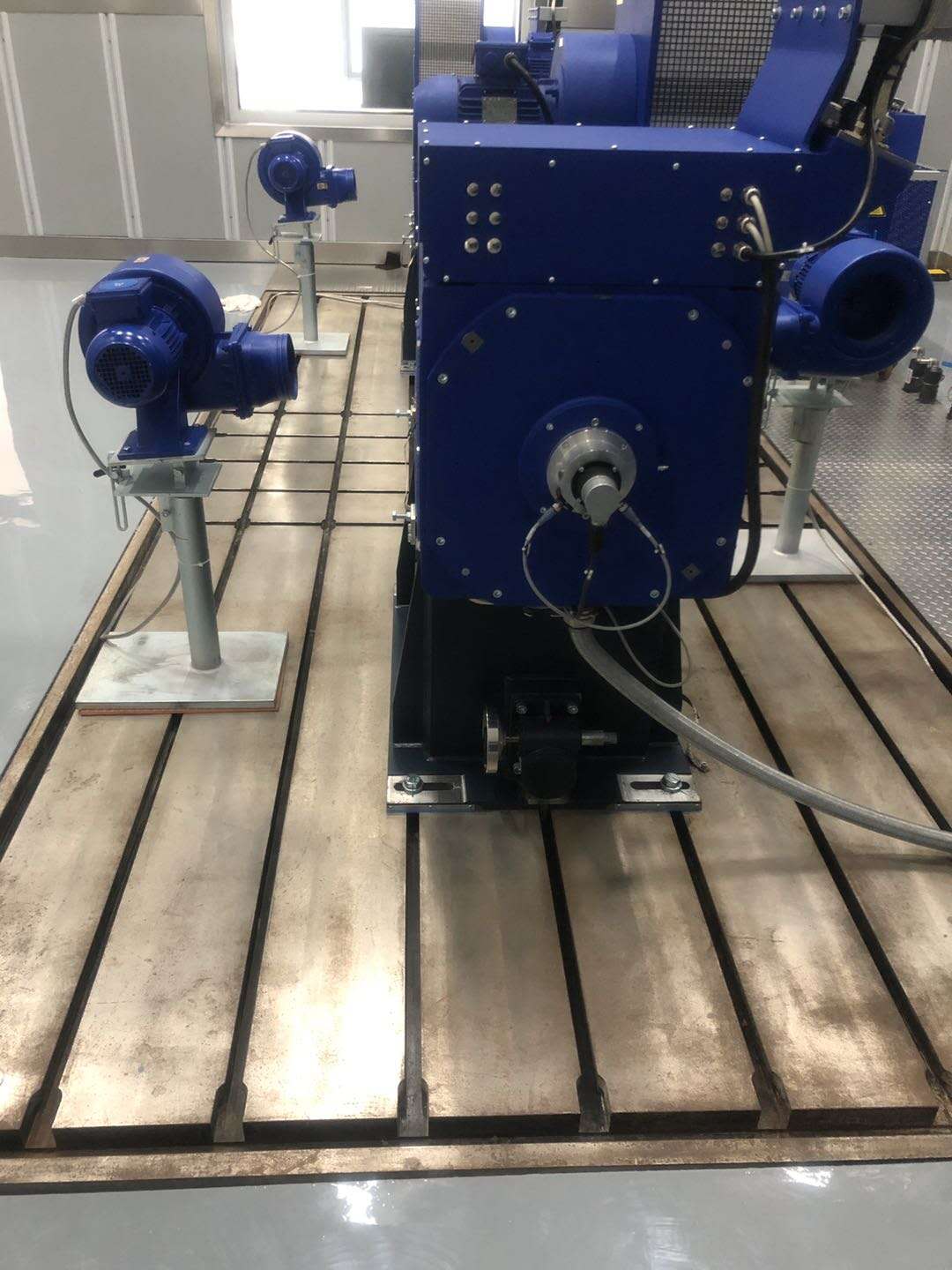

选用T型槽地轨,地梁,地槽铁,基础槽铁不用做成大型的平台,地轨运用灵活方便,可以根据设备的支撑点来调解位子,利于对设备的操作,遇到体型庞大的机械设备可以将几个或多的地轨拼接在一起,做为承载平台使用。地轨是施工中常用到的设备。
